🛠️ DEPANNAGE : Passerelles LPS8 / LPS8N
🔗Guide de dépannage sur les passerelles
|
Dans cet article, retrouvez les points suivants :Â |
 1. MANUELS DES PASSERELLES
Vous retrouverez les manuels des passerelles (Gateway) via les liens ci-dessous :
Manuel passerelle LPS8
Manuel passerelle LPS8N

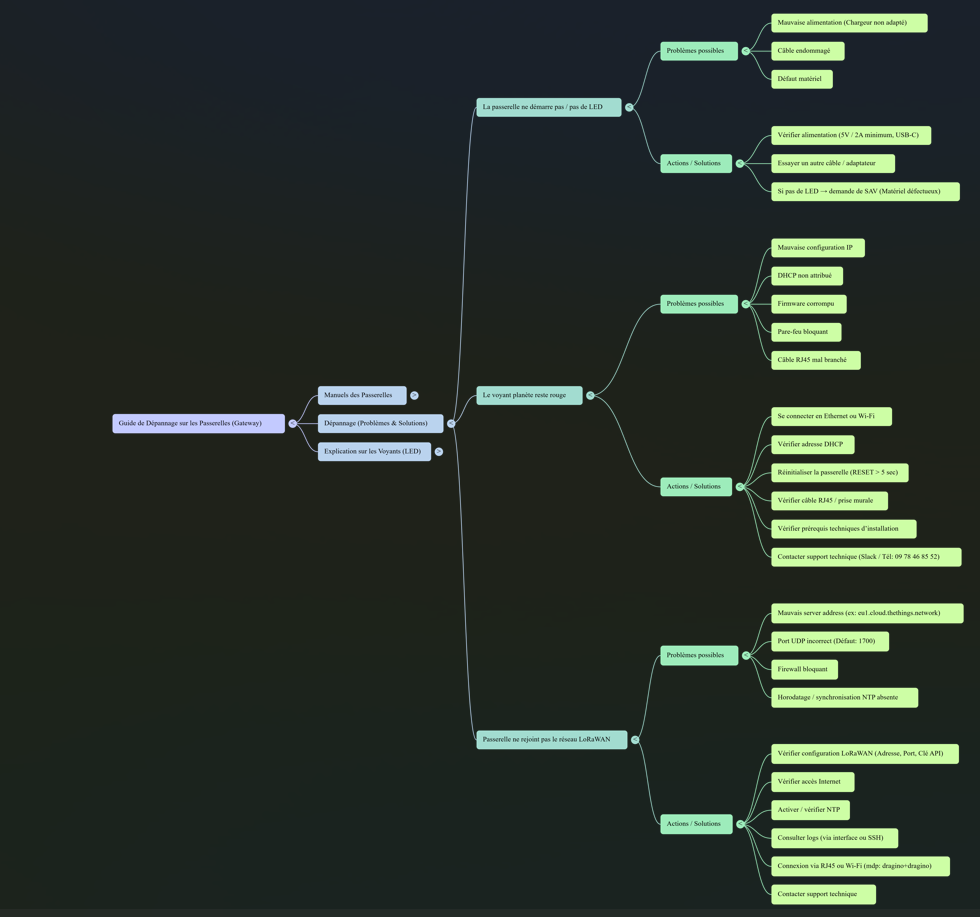

 2. CARTE MENTALE
|
|
3. DIFFÉRENTES PROBLÉMATIQUES RENCONTRÉES
| Problème | Symptômes / Indicateurs | Problèmes possibles | Actions / Solutions |
|---|---|---|---|
| La passerelle ne démarre pas / pas de LED | Pas de LED allumée | - Mauvaise alimentation (chargeur non adapté) - Câble endommagé - Défaut matériel |
- Vérifier alimentation : 5V / 2A minimum (USB-C) - Essayer un autre câble / adaptateur - Si toujours aucune LED → matériel potentiellement défectueux → demande de SAV |
| Le voyant planète reste rouge | Voyant rouge constant | - Mauvaise configuration IP - DHCP non attribué - Firmware corrompu - Pare-feu bloquant - Câble RJ45 mal branché |
- Se connecter en Ethernet directement ou via le Wi-Fi de la passerelle - Vérifier adresse DHCP attribuée - Réinitialiser la passerelle (RESET > 5 sec) - Vérifier câble RJ45 / prise murale - Vérifier prérequis techniques d’installation - En cas de problème contacter le support technique au 09 78 46 85 52 ou sur le slack |
| La passerelle ne rejoint pas le réseau LoRaWAN
|
Passerelle non connectée au réseau LoRa | - Mauvais server address (ex: eu1.cloud.thethings.network) - Port UDP incorrect - Firewall bloquant - Horodatage / synchronisation NTP absente |
- Vérifier configuration LoRaWAN : server address, port (1700 par défaut), clé API  support technique au 09 78 46 85 52 ou sur le slack |
4. EXPLICATION SUR LES VOYANTS DE LA PASSERELLE
| LED | Couleur / Comportement | Signification |
|---|---|---|
| Power (Alimentation) | Rouge fixe | La LED s’allume en rouge lorsque l’appareil est correctement alimenté. |
| Wireless (Sans fil) | Vert fixe | La LED s’allume en vert lorsque le Wi-Fi AP est activé. |
| SYS (Système) | RGB (différentes couleurs) | - Bleu/Vert fixe : L’appareil est actif et connecté au serveur LoRaWAN. - Bleu/Vert clignotant : a) L’appareil a une connexion Internet mais pas de connexion LoRaWAN. b) L’appareil est en cours de démarrage (boot). Dans ce cas, il clignote en bleu pendant quelques secondes, puis affiche simultanément rouge fixe et bleu clignotant. - Rouge fixe : L’appareil n’a pas de connexion Internet. |
| ETH (Ethernet) | Selon l’état de la connexion | Indique le statut de la connexion Ethernet (câble branché, actif ou non). |
