📡PASSERELLE : Installer la passerelle Dragino et son antenne renforcée

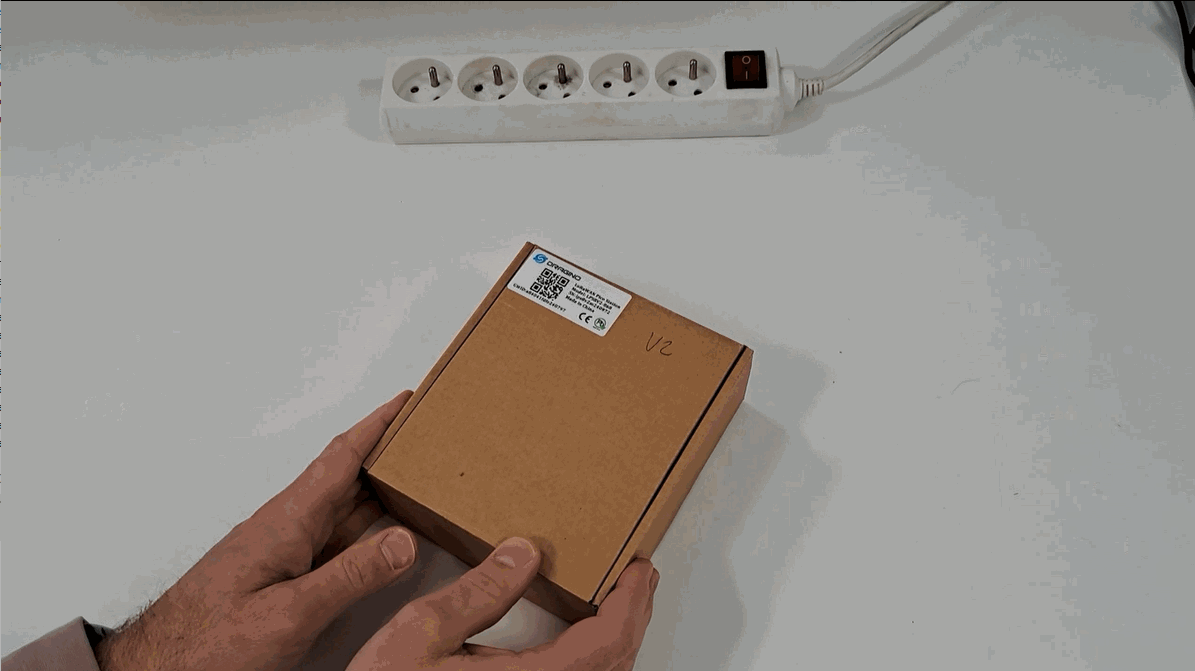

  1. DÉBALLER LA PASSERELLE

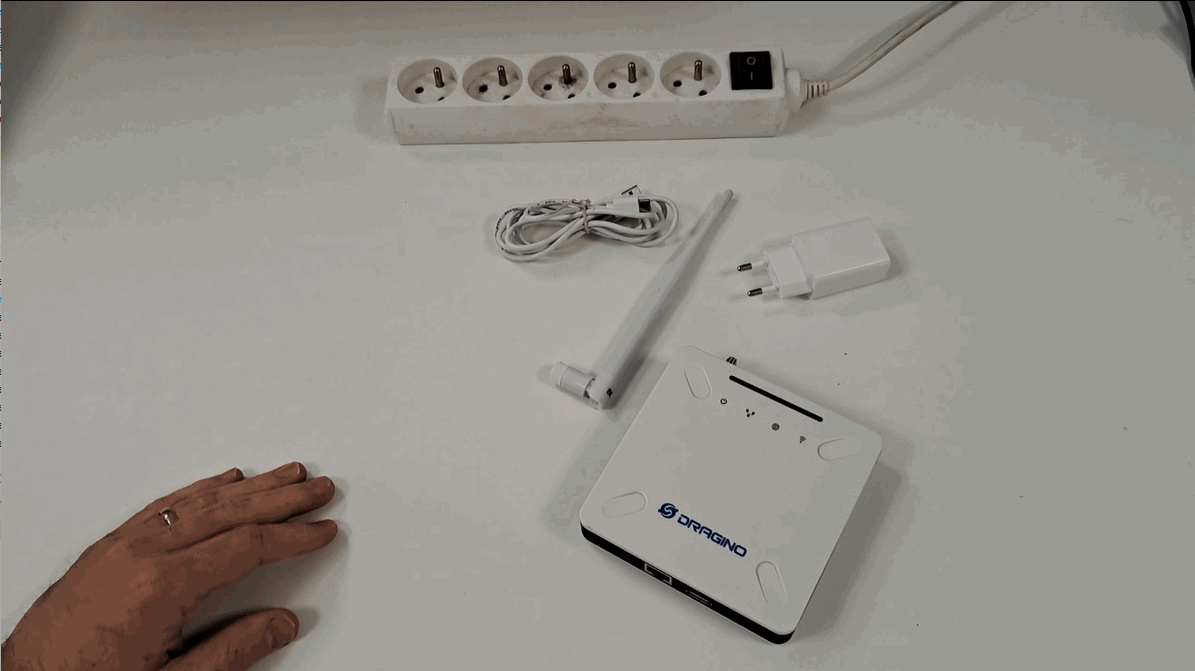

Dans le carton de la passerelle vous devez avoir :

• Un adaptateur secteur
• Un câble USB de type C
• Une antenne permettant la réception du signal des sondes
• La passerelle Dragino.

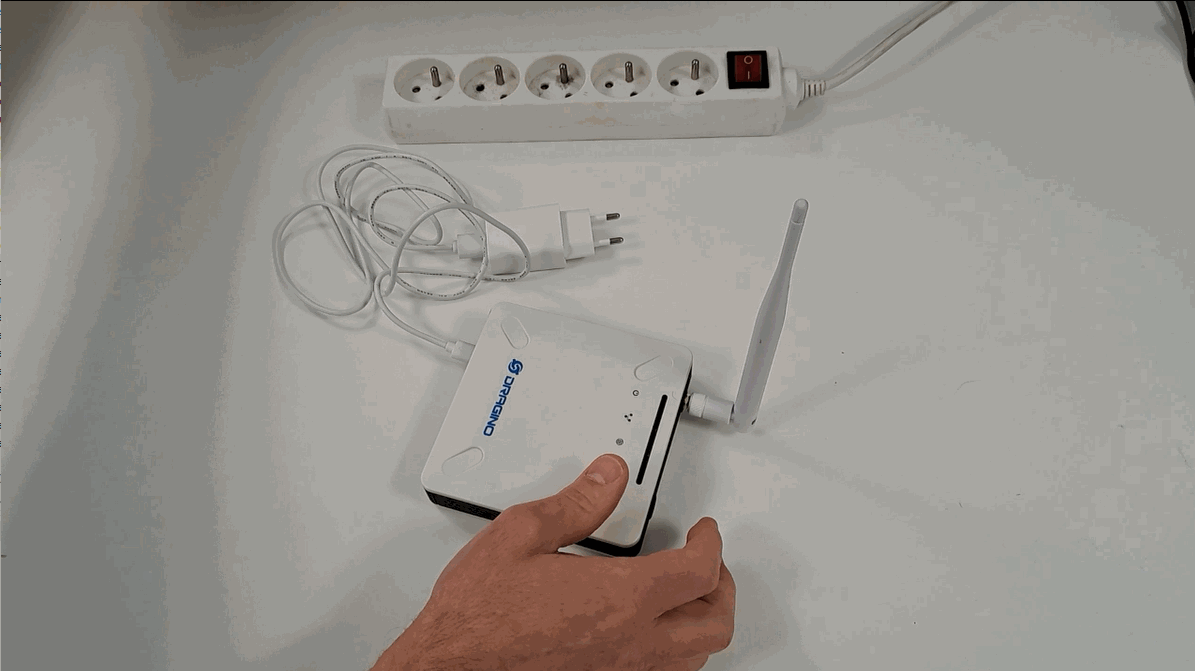

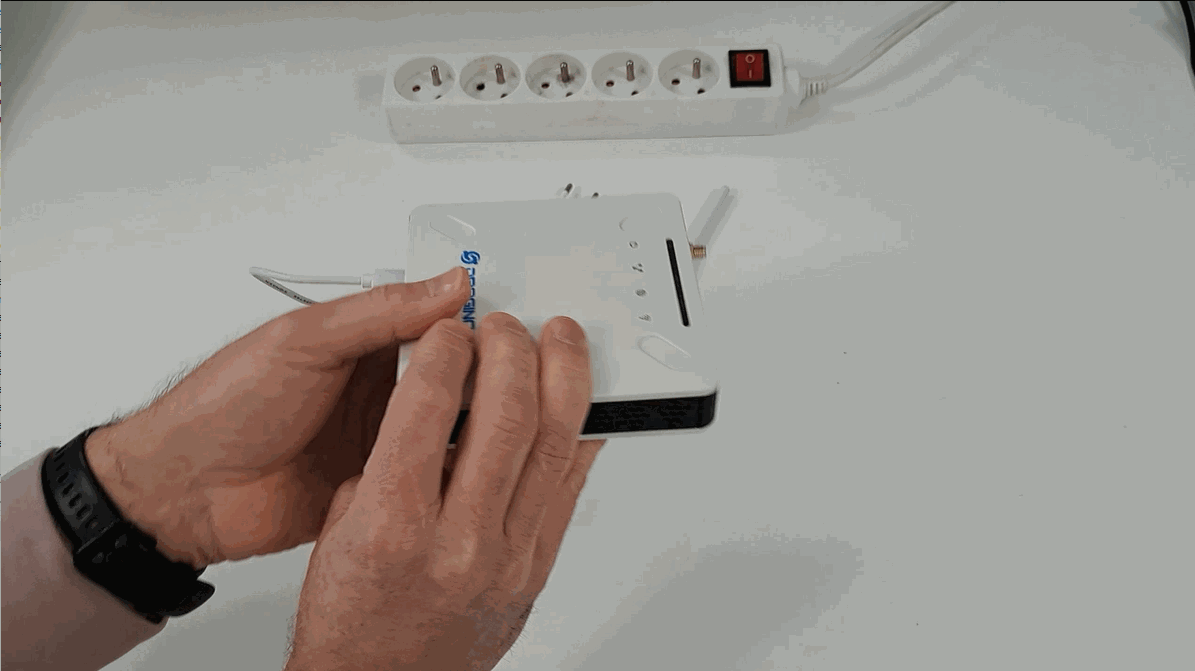

  2. BRANCHER LA PASSERELLE

Pour le chargeur il suffit de :

1. Connecter le câble USB et son adaptateur ensemble
2. Connecter la prise du câble sur la prise USB type C sur la passerelle
3. Connecter la prise de l'adaptateur secteur sur une prise électrique
4. Le voyant power doit être allumé

Pour l'antenne, vous devez la connecter à la prise prévue à cet effet, avec l'embout dorée et la plier pour améliorer la réception.

Enfin, pour connecter la passerelle au réseau, prenez un câble RJ45 connecté à la box internet, prise murale… et connectez-le à la prise RJ45 sur la passerelle.

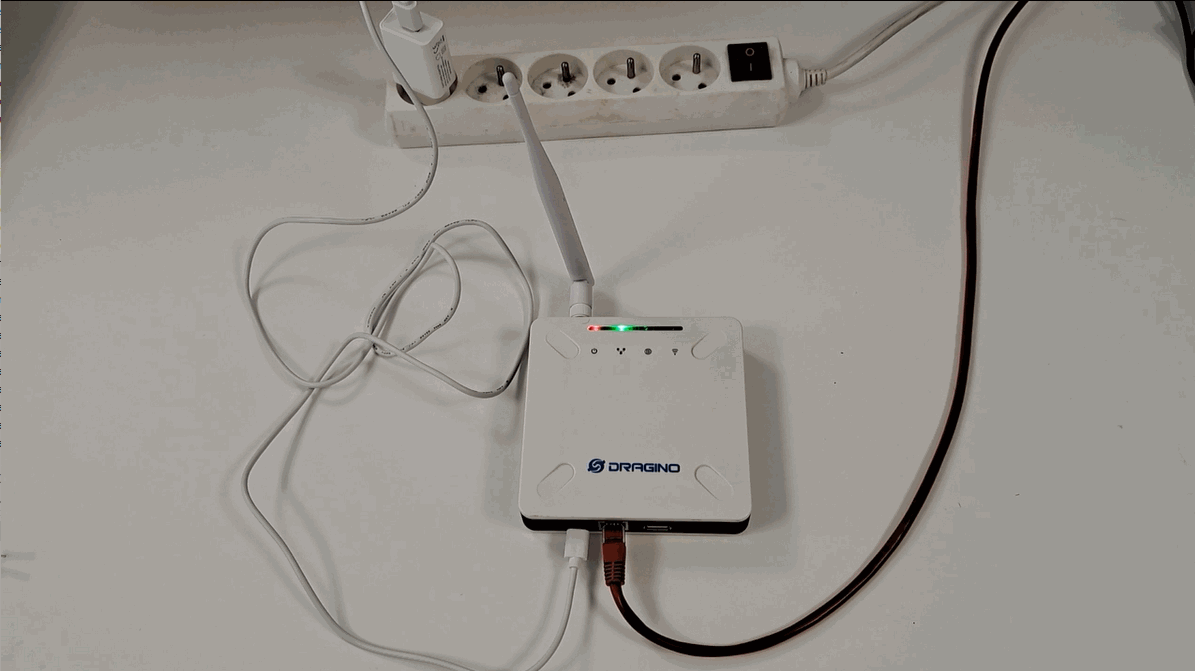

  3. ALLUMER LA PASSERELLE

Après la mise en route de la passerelle, les voyants indiquant son initialisation s'allument.

1. Le voyant rouge fixe symbolisant la bonne connexion au réseau électrique
2. Le voyant vert clignotant du réseau s'allume
3. Le voyant vert de la planète qui doit après l'initialisation du réseau resté fixe

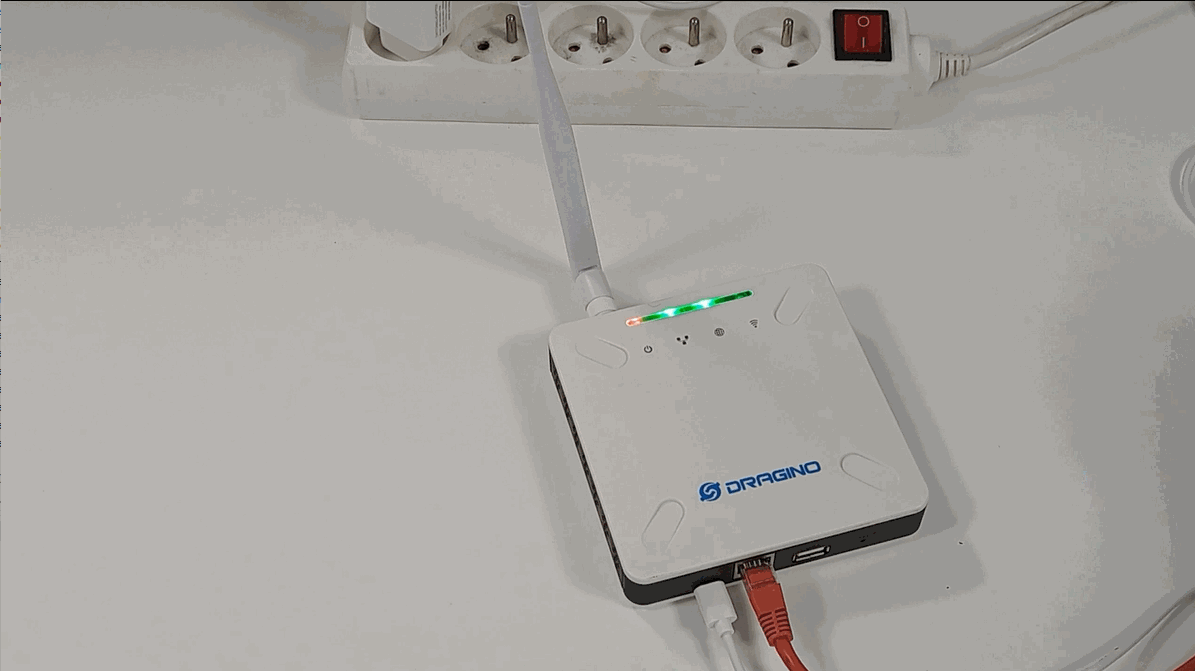

  4. METTRE EN ROUTE L'ANTENNE RENFORCÉE

Pour connecter l'antenne renforcée, nous la branchons sur la prise à cet effet :

1. Connecter les 2 parties de l'antenne ensemble.
2. Connecter le bout doré de l'antenne sur le prise d'antenne dorée sur la passerelle Dragino
